利用稱重傳感器、稱重儀表、稱重變送器將稱重信號轉換成PLC能夠識別的信號，再利用PLC可編程的進行編程得到我們需要各種動作。合理的利用機械設計、機械加工、鈑金技術、表面處理等技術制作執行機構在配合控制系統形成完美組合。

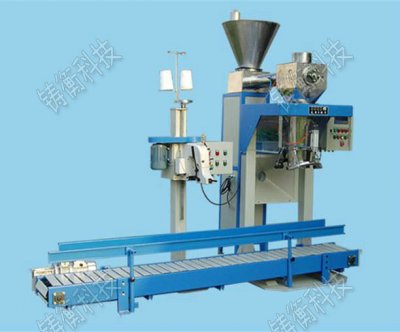

多功能包裝機結構組成：
主要由物料進口、給料機構（閘門）、稱量斗、夾袋機構、機架、吸風口、氣動系統、傳感器、控制箱、輸送和縫包機構等組成。
多功能包裝機基本工作原理：
當多功能包裝機進入自動運行狀態后，稱重控制系統打開給料門開始加料，該給料裝置為快、慢兩級給料方式；當物料重量達到快給料設定值時，停止快給料，保持慢給料；當物料重量達到最終設定值時，關閉給料門，完成動態稱重過程；此時系統檢測夾袋裝置是否處于預定狀態，當包裝袋已夾緊后，系統發出控制信號打開稱量斗卸料門，物料進入包裝袋中，物料放完后自動關閉稱量斗的卸料門；卸空物料后松開夾袋裝置，包裝袋自動落下；包裝袋落下后進行縫包并輸送到下一工位。如此循環往復自動運行。
多功能包裝機適用范圍：
食品（面粉、淀粉、玉米淀粉、玉米糝、等）
糧食（玉米、小麥、大豆、綠豆、大米、雜糧等）
化肥(復合肥、有機肥、碳銨、尿素、磷肥、鉀肥、BB肥等)
其他物料（煤塊、木屑顆粒）等行業顆粒狀、粗砂狀、薄片狀及粉狀物料的定量包裝。
多功能包裝機產品特點：
·獨立稱量系統稱量，稱量精度高，速度快
·菜單操作簡潔、直觀、；人工協助上袋，氣動夾袋
·包裝時物料不結塊、不破壞物料形態； 物料不易在包裝機中殘留，易清潔
·自動完成物料包裝控制功能，集重量顯示、包裝時序、工藝連鎖、故障報警于一體
·獨立的包裝重量輸入、稱重重量顯示窗口、顯示窗口采用高亮度LED顯示、實時顯示包裝重量、累計產量、包數
·通過皮帶高速給料，避避免了破碎擠壓，粘連，包裝時物料不結塊、不破壞物料形態； 物料不易在稱量斗中殘留，易清潔
多功能包裝機性能參數：
整機功率：0.2kw
整機重量：400kg
包裝重量： 10 ~60g
電源要求：單相220V
控制屏：7寸彩色觸屏
包裝精度：偏差≤±0.5%
控制系統： 芯片集成控制
充填效率：4-6袋/分鐘 (與包裝物料及規格有關)
